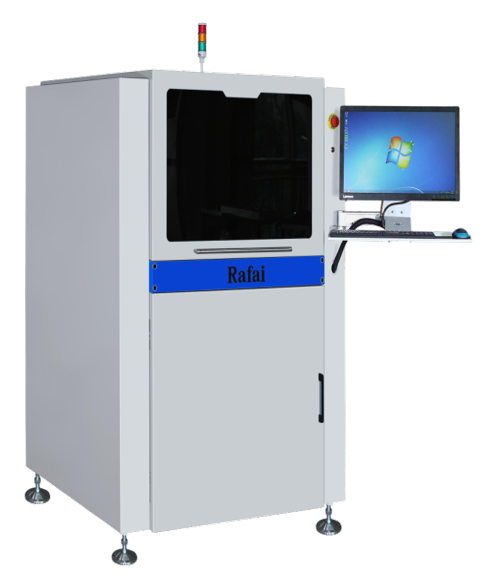

一款具備顯微直觀測量鋼網；階梯鋼網孔壁厚度；孔壁品質；高精度張力測量方案；全板不良檢查等功能全自動鋼網檢測設備.
|
項目 |
功能 |
|
設備尺寸/網框尺寸 |
1250*1340*1530mm/支持813*813*60mm以下網框 |
|
自動鋼網網孔測試 |
位置、尺寸、面積、數量、異物、長力、毛刺、多孔少孔； |
|
鋼網開孔檢測 |
1200萬相機、3.45~6.9um光學解析度 可檢測最小40μm開孔，最小15μm 以上破損 |
|
3D鋼網厚度測量 |
可選配 顯微直觀測量鋼網、階梯鋼網切面孔壁厚度、品質 檢測解析度：0.4μm，測量精度：±2μm; 可放大觀測鋼網切面孔壁； |
|
自動張力測試 |
高精度張力計，任意多位置測試； 精度： ±1N.cm，張力范圍：0~50N； |
|
自動鐳射對焦、測距 |
使用鐳射方式快速精準對焦、并可測量鋼網變形等 |
|
條碼掃描資訊管理 |
可通過條碼掃描快速管理程式和資料 |
|
自動離線程式設計軟體 |
離線自動GERBER檔程式設計軟體 |
|
GERBER自定功能 |
可自設定GERBER定義 |
|
GERBER對比檢查 |
鋼網GERBER與CAD/BOM、PCB GERBER檔進行對比檢查 |
|
GERBER對比檢查 |
SPC統計與資料包表功能 |
|
PCB焊盤采集功能 |
可掃描PCB焊盤，生成GERBER檔，掃描精度：0.008mm |
